Gjutning av pneumatisk ventilkropp: Hur gjutteknik formar tillförlitliga pneumatiska styrkomponenter

I ett pneumatiskt system uppmärksammar människor ofta cylindrar, ställdon och styrventiler, menventilkroppi sig är den komponent som tyst stöder hela luftflödeskontrollprocessen.

En pneumatisk ventilkropp kanske inte är en komplex del från utsidan, men dess inre passager, tätningsytor, materialkvalitet och dimensionsnoggrannhet påverkar direkt prestandan för hela ventilenheten.

Som tillverkare involverad i precisionsmetallkomponenter förstår vi att ett ventilhus inte bara är ett metallhölje. Det är en tryckbärande del som behöver balansera styrka, bearbetningsnoggrannhet, luftflödesdesign och produktionskonsistens. Gjutteknik ger ett effektivt sätt att skapa ventilkroppar med komplexa interna strukturer samtidigt som de uppfyller industriella krav.

Vad är en gjutpneumatisk ventilkropp?

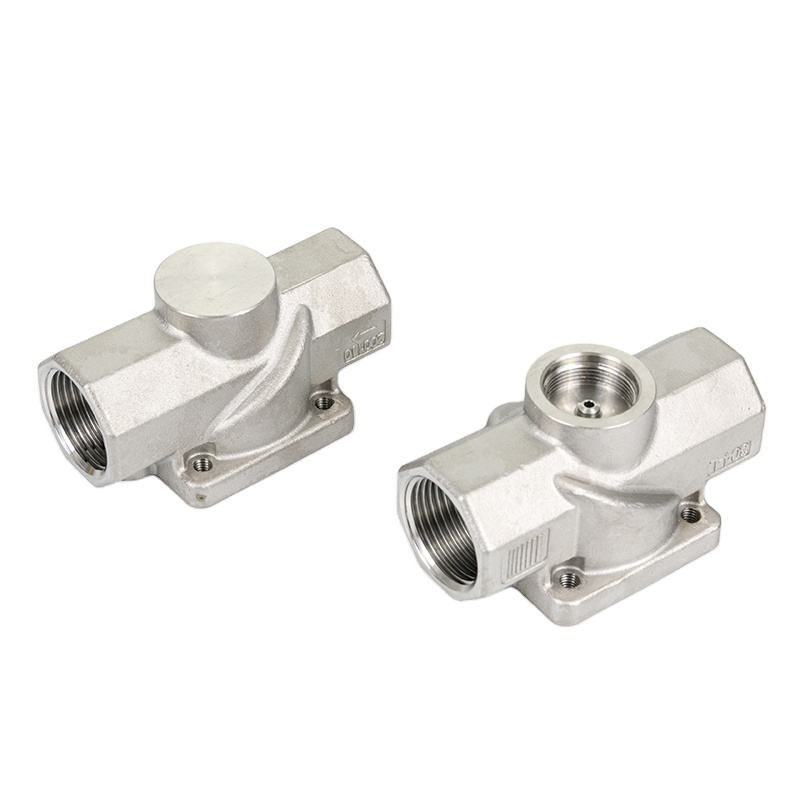

A Casting pneumatisk ventilkroppär den huvudsakliga höljeskomponenten i en pneumatisk ventil tillverkad genom gjutningsprocesser.

Dess primära funktioner inkluderar:

Till skillnad från enkla metallblock som bearbetas till form, formas gjutna ventilkroppar genom att hälla smält metall i en specialdesignad form. Detta gör det möjligt för tillverkare att skapa komplexa former och interna kanaler som kan vara svåra eller kostsamma att producera genom traditionella bearbetningsmetoder.

Efter gjutning utförs vanligtvis ytterligare processer såsom bearbetning, ytbehandling och inspektion för att uppnå önskade dimensioner och prestanda.

Varför används gjutning för pneumatiska ventilkroppar?

Ventilhuset är vanligtvis utformat med flera luftpassager, monteringshål och tätningsområden. Att tillverka dessa strukturer kräver både effektivitet och precision.

Gjutning erbjuder flera praktiska fördelar.

Lämplig för komplexa inre strukturer

En pneumatisk ventilkropp innehåller ofta interna luftflödeskanaler som bestämmer hur tryckluften rör sig genom systemet.

Med gjutning kan tillverkare skapa komponenter i nästan nätform som redan innehåller grundstrukturen före bearbetning.

Detta hjälper till att minska materialspill och förbättrar produktionseffektiviteten, särskilt för komponenter med komplicerade geometrier.

Bättre produktionseffektivitet för batchtillverkning

För industriell pneumatisk utrustning tillverkas ofta ventilkroppar i stora mängder.

Jämfört med tillverkning av varje del från solid metall till bearbetning, kan gjutning minska bearbetningstiden och förbättra konsistensen mellan batcherna.

Detta gör gjutning lämplig för applikationer som kräver stabil tillförsel och repeterbar kvalitet.

Flexibla materialalternativ

Olika pneumatiska applikationer kräver olika materialegenskaper.

Vanliga material som används för gjutna ventilkroppar kan vara:

Materialvalet beror på faktorer som driftsmiljö, tryckkrav, korrosionsförhållanden och viktöverväganden.

Nyckelfaktorer som påverkar kvaliteten på en gjuten pneumatisk ventilkropp

Även om gjutning ger tillverkningsfördelar, beror den slutliga prestandan på många detaljer.

Gjutmaterial kvalitet

Materialet påverkar direkt:

Till exempel väljs lättviktsventilkroppar av aluminiumlegering ofta när viktminskning är viktig, medan alternativ av rostfritt stål kan vara att föredra för miljöer som kräver starkare korrosionsbeständighet.

Intern gjutning kvalitet

En ventilkropp behöver en relativt tät inre struktur.

Potentiella gjutdefekter som:

kan påverka tätningsprestanda och tillförlitlighet om den inte kontrolleras korrekt.

Därför är kontroll av gjutningsprocessen en viktig del av ventilkroppstillverkningen.

Bearbetningsnoggrannhet

Gjutning skapar grundformen, men många kritiska områden kräver fortfarande bearbetning.

Viktiga bearbetningsområden inkluderar vanligtvis:

Även små dimensionsskillnader kan påverka monteringsnoggrannheten och ventilens prestanda.

Ytbehandling

Beroende på applikationen kan gjutna pneumatiska ventilkroppar kräva ytbehandling för att förbättra utseendet, korrosionsbeständigheten eller hållbarheten.

Vanliga processer inkluderar:

Vanliga tillämpningar för gjutning av pneumatiska ventilkroppar

Gjutpneumatiska ventilkroppar används ofta i olika industrier där tryckluftsstyrning krävs.

Industriell automationsutrustning

Automationssystem är starkt beroende av pneumatiska komponenter för rörelse och kontroll.

Ventilkroppar finns vanligtvis i:

Tillverkningsutrustning

Många tillverkningsmaskiner använder pneumatiska system eftersom de ger snabb respons och pålitlig drift.

Gjutna ventilkroppar används inuti olika pneumatiska styrenheter för att hantera luftflödet.

Produktionslinjer för fordon

Bilfabriker använder pneumatiska system för:

Stabil ventilprestanda är viktig för att upprätthålla produktionseffektiviteten.

Förpacknings- och livsmedelsutrustning

Pneumatiska ventiler är också vanliga i förpackningsmaskiner eftersom tryckluftssystem kan ge ren och flexibel rörelsekontroll.

Ventilhusets material och ytkrav kan variera beroende på arbetsmiljön.

Hur tillverkas en pneumatisk ventilkropp för gjutning?

Även om processerna varierar beroende på design och material innefattar produktionen vanligtvis flera steg.

Mögelberedning

Det första steget är att skapa en form baserad på ventilkroppens design.

Formen bestämmer gjutgodsets grundform och inre struktur.

Metallgjutning

Smält metall hälls i formen och får stelna.

Under detta skede påverkar temperaturkontroll och processledning den slutliga gjutkvaliteten.

Rengöring och besiktning

Efter att gjutgodset har tagits bort från formen avlägsnas överskottsmaterial och ytan rengörs.

Tillverkarna inspekterar sedan gjutgodset för utseende och strukturell kvalitet.

CNC-bearbetning

Precisionsområden bearbetas enligt ritningskrav.

Detta steg säkerställer exakt montering med andra pneumatiska komponenter.

Slutprov

Beroende på applikationskrav kan inspektion innefatta:

Gjutning av pneumatisk ventilkropp vs maskinbearbetad ventilkropp

Båda metoderna har sina egna fördelar. Den lämpliga tillverkningsmetoden beror på designens komplexitet, kvantitet, material och prestandakrav.

Framtida utveckling av tillverkning av pneumatiska ventilkroppar

Med tillväxten av industriell automation går pneumatiska komponenter mot mindre storlek, högre effektivitet och bättre tillförlitlighet.

Framtida tillverkning av ventilhus kan fokusera på:

I takt med att industriell utrustning blir mer exakt kommer kraven på ventilkroppens kvalitet att fortsätta att öka.
